说是画图，但并不像其他专业的绘图软件那样，通过拖拖拽拽一些元素，画出流程图、时序图等。Typora 的制图功能是由 Mermaid 强力驱动，如果你使用过 PlantUML，那么 Mermaid 也非常容易上手。

Mermaid

Mermaid[1] 是一种简单的类似 Markdown 的脚本语言，通过 JavaScript 编程语言，将文本转换为图片。因此，真正实现画图功能的并不是 Typora 本身，它只是内置了对 Mermaid 的支持。


Mermaid 支持绘制非常多种类的图，常见的有时序图、流程图、类图、甘特图等等。下面分享一下如何绘制这些图，语法非常容易掌握。

先在 Typora 中，输入 ```mermaid 然后敲击回车，即可初始化一张空白图。

流程图

语法解释：graph 关键字就是声明一张流程图，TD 表示的是方向，这里的含义是 Top-Down 由上至下。

Key Direction
TB from Top to Bottom
BT from Bottom to Top
RL from Right to Left
LR from Left to Right

节点形状

节点形状 如何添加
矩形节点 A[Description]
圆角矩形 A(Description)
圆形节点 A((Description))
右向旗帜/非对称 A>Description]
菱形节点 E{Description}

节点间连线

形状 格式
— 或 --> 单线
–文本— 或 --文本–> 单线文字
===或==> 粗线
==text=== 或==text==> 粗线文字
-.- 或-.-> 虚线
-.text- 或-.text.-> 虚线文字

子图表

1
2
3
subgraph 子图表名称
    子图表中的描述语句...
end

例如：

1
2
3
4
5
6
7
8
graph TB
    id1(圆角矩形)--普通线-->id2[矩形]
    subgraph 子图表名称
        id2==粗线==>id3{菱形}
        id3-.虚线.->id4>右向旗帜]
        id3--无箭头---id5((圆形))
        id3--有箭头--->id6((你好))
    end
1
2
3
4
5
graph TD;
    A-->B;
    A-->C;
    B-->D;
    D==>A;

时序图

语法解释：->> 代表实线箭头，-->> 则代表虚线。

1
2
3
4
5
6
7
sequenceDiagram

    Alice->>John: Hello John, how are you?

    John-->>Alice: Great!

    Alice-->>Tom: Hey

状态图

语法解释：[*] 表示开始或者结束，如果在箭头右边则表示结束。

1
2
3
4
stateDiagram

    [*] --> s1
    s1 --> [*]

类图

语法解释：<|-- 表示继承，+ 表示 public，- 表示 private，学过 Java 的应该都知道。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
classDiagram

      Animal <|-- Duck

      Animal <|-- Fish
      Animal <|-- Zebra
      Animal : +int age
      Animal : +String gender
      Animal: +isMammal()
      Animal: +mate()

      class Duck{
          +String beakColor
          +swim()
          +quack()
      }

      class Fish{
          -int sizeInFeet
          -canEat()
      }



      class Zebra{
          +bool is_wild
          +run()
      }

甘特图

甘特图一般用来表示项目的计划排期，目前在工作中经常会用到。

语法也非常简单，从上到下依次是图片标题、日期格式、项目、项目细分的任务。

1
2
3
4
5
6
7
8
9
10
gantt

    title 工作计划
    dateFormat  YYYY-MM-DD
    section Section
    A task           :a1, 2020-01-01, 30d
    Another task     :after a1  , 20d
    section Another
    Task in sec      :a2,2020-01-12  , 12d
    another task      :a3,2020-01-14,24d

饼图

饼图使用 pie 表示，标题下面分别是区域名称及其百分比。

1
2
3
4
5
6
7
8
pie


    title Key elements in Product X
    "Calcium" : 42.96
    "Potassium" : 50.05
    "Magnesium" : 10.01
    "Iron" :  5

导出

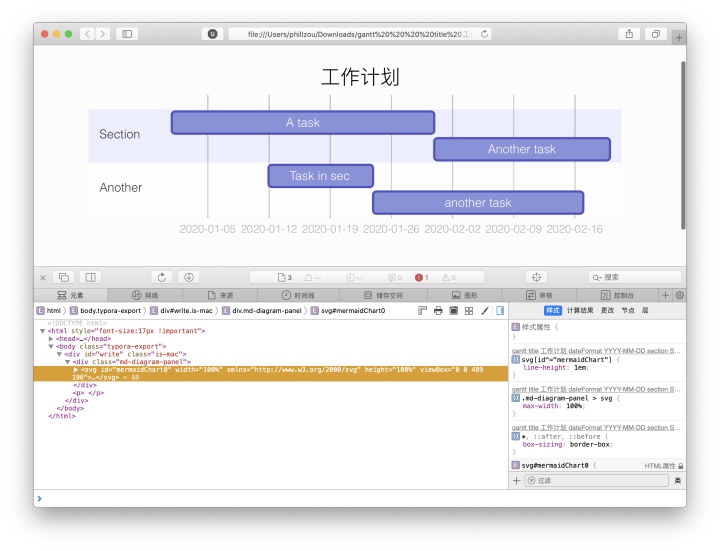

绘制好的图片可以选择菜单/文件/导出，导出为图片或者网页格式。在网页中图片是以 SVG 格式渲染的，你可以复制 SVG 内容，导入到 SVG 的图片编辑器中进一步操作。


Mermaid 官方有一个在线的工具，可以导出 SVG 和 PNG。

Mermaid live editormermaid-js.github.io

Flow语法绘制流程图

1
2
3
4
5
6
7
8
9
st=>start: 开始框
op=>operation: 处理框
cond=>condition: 判断框(是或否?)
sub1=>subroutine: 子流程
io=>inputoutput: 输入输出框
e=>end: 结束框
st->op->cond
cond(yes)->io->e
cond(no)->sub1(right)->op
1
2
3
4
5
6
7
8
9
st=>start: 开始框
op=>operation: 处理框
cond=>condition: 判断框(是或否?)
sub1=>subroutine: 子流程
io=>inputoutput: 输入输出框
e=>end: 结束框
st(right)->op(right)->cond
cond(yes)->io(bottom)->e
cond(no)->sub1(right)->op
