1、QChart的设置

QChart是组合图表各部分、显示各种数据序列的绘图组件。QChart接口函数众多，其主要接口函数分类整理后见下表。对于一个属性，通常有一个设置函数和一个对应的读取函数，如setTitle()用于设置图表标题，对应的读取图表标题的函数为title()。

分组 函数名 功能描述
图表外观 void setTitle()void setTitIeFont()void setTitleBrush()void setTheme()void setMargins()QLegend * legend()void setAnimationOptions() 设置图表标题.显示在图表上方，支持HTML格式设置图表标题字体设置图表标题画刷设置主题,主题是内置的UI设置,定义了图表的配色设置绘图区与图表边界的4个边距返回图表的图例设置序列或坐标轴的动画效果
数据序列 void addSeries()QList< QAbstractSeries > series()void removeSeries()void removeAIISeries() 添加序列返回图表拥有的序列的列表移除-个序列，但并不删除序列对象移除并删除图表的所有序列
坐标轴 void addAxis()QList axes() void setAxisX() void setAxisY() void removeAxis() void createDefaultAxes() 为图表的某个方向添加坐标轴 返回某个方向的坐标轴列表 设置某个序列的水平方向的坐标轴 设罝某个序列的垂直方向的坐标轴 移除一个坐标轴 根据己添加的序列的类型，创建缺省的坐标轴，前面已有的坐标轴会被删除

图表的设置和曲线的设置如下图


setAnimationOptions(AnimationOptions options)函数设置图表的动画效果，输入参数是QChart::AnimationOptions枚举类型，有以下几种取值

QChart::NoAnimation---- 无动画效果

QChart::GridAxisAnimations---- 背景网格有动画效果：

QChart::SeriesAnimations---- 序列有动画效果：

QChart::AllAnimations—-—都有动画效果

主题是预定义的图表配色样式，是QChart::ChartTheme枚举类型，有多种取值，使图表具有 不同的配色效果

图例是一个QLegend类的对象，通过QChart::legend()可以获得图表的图例.图例是根据添加的序列自动生成的，但是可以修改图例的一些属性，如在图表中的显示位置、图例文字的字体等。例如，设置图例显示在图表的底部可用下面的语句：

1
ui.chartView->chart()->legend()->setAlignment(Qt::AlignBottom);

设置图例文字的字体的代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
void MainWindow::on_btnLegendFont_clicked(){



    //图例的字体设置



    QFont font=ui->chartView->chart()->legend()->font();



    bool ok=false;



    font=QFontDialog::getFont(&ok,font);



    if (ok)



    ui.chartView->chart()->legend()->setFont(font);



}

2、 QLineSeries 序列的设置

QLineSeries的主要函数见下表

分组 函数 功能描述
序列名称 void setName() void setName()
图表 QChart* chart() 返回序列所属的图表对象
序列外观 void setVisibte()void show()void hide()void setColor()void setPen()void setBrush()void setOpacity() 设置序列可见性显示序列，使序列可见隐藏序列，使序列不可见设置序列线条的颜色设置绘制线条的颜色设置绘制数据点的画刷设置序列的透明度，0表示完全透明，1表示不透明
数据点 void setPointsVisible()void append()void insert()void replace()void clear()void remove()void removePoints()int count()QPointF& at()QList points()QVetor pointsVector() 设置数据点的可见性添加一个数据点到序列在某个位置插入一个数据点替换某个数据点清除所有数据点删除某个数据点从某个位置开始，删除指定个数的数据点数据点的个数返回某个位置上的数据点返回数据点的列表返回数据点的列表，效率更高
数据点标签 void setPointLabeIsVisible()void setPointLabelsColor()void setPointLabelsFont()void setPointLabelsFormat()void setPointLabelsClipping() 设置数据点标签的可见性设置数据点标签的文字颜色设置数据点标签字体设置数据点标签格式设置标签的裁剪属性，缺省为True,即绘图区外的标签被裁剪掉
坐标轴 bool attachAxis()bool detachAxis()Qlist attachedAxes() 为序列附加-个坐标轴，通常需要一个X轴和一个Y轴解除一个附加的坐标轴返回附加的坐标轴的列表

数据点标签的格式设置使用函数setPointLabelsFormat(),有两种数据可以在数据点标签中显示，有固定的标签：

@xPoint 数据点的X值；

@yPoint 数据点的Y值。

例如，使数据点标签只显示Y值，设置语句为：

curSeries->setPointLabelsFormat (‘’@yPoint");

如果使数据点标签显示(X,Y)值，设置语句为：

curSeries->setPointLabelsFormat(“(@xPoint,@yPoint)”);

为一个序列添加数据点，可以使用append()函数，也可以使用流操作符“<

*series0<

为序列指定坐标轴

chart->setAxisX(axisX, series0);//添加X坐标轴

chart->setAxisX(axisX, ;series1);//添加X坐标轴

chart->setAxisY(axisY, series0);//添加Y坐标轴

chart->setAxisY(axisY, series1);//添加Y坐标轴

QChart:: setAxisX()函数为序列指定X坐标轴，并将坐标轴添加到图表里；QChart::setAxisY() 函数为序列指定Y坐标轴，并将坐标轴添加到图表里。无需再调用序列的attachAxist)函数。若要 使用序列的attachAxis()函数，则实现上述功能的代码如下：

chart->addAxis(axisX,Qt::AlignBottom); //坐标轴添加到图表表，并指定方向

chart->addAxis(axisY,Qt::AlignLeft);

series0->attachAxis (axisX) ;//序列 series0 附加坐标轴

series0->attachAxis(axisY);

seriesl->attachAxis (axisX);//序列 seriesl 附加坐标轴

seriesl->attachAxis(axisY);

即先用QChart::addAxis()函数添加一个坐标轴到图表，并指定坐标轴的方向，然后用序列的 attachAxis()函数附加坐标轴对象。

3、QValueAxis坐标轴的设置

用QValueAxis类的坐标轴，这是数值型坐标轴，与QLineSeries正好配合使用

QValueAxis类的 主要函数见下表

分组 函数 功能描述
坐标轴整体 void setVisible()Qt::Orientation orientation()void setMin()void setMax()void setRange() 设置坐标轴可见性返回坐标轴方向设置坐标轴最小值设置坐标轴最大值设置坐标轴最小最大值表示的范围
void setLabelFormat() void setLabelsAngle()void setLabelsBrush()void setLabelsColor() void setLabe!sFont()void setLabelsVisible() void setLabelFormat() void setLabelsAngle()void setLabelsBrush()void setLabelsColor() void setLabe!sFont()void setLabelsVisible() 设置标签格式，例如可以设置显示的小数点位数设置标签的角度，单位为度设置标签的画刷设置标签文字颜色设置标签文字字体设置轴标签文字是否可见
轴线和刻度线 void setTickCount()void setLineVisible()void setLinePen()void setLinePenColor() 设置坐标轴主刻度的个数设置轴线和刻度线的可见性、设置轴线和刻度线的凼笔设置轴线和刻度线的颜色
主网格线 void setGridUneColor() void setGridLinePen() void setGridLineVisible() 设置网格线的颜色设置网格线的画笔设置网格线的可见性
次刻度线和次网格线 void setMinorTickCount()void setMinorGridLineColor()void setMinorGridLinePen()void setMinorGridLineVisible() 设置两个主刻度之间的次刻度的个数设置次网格线的颜色设置次网格线的画笔设置次网格线的可见性

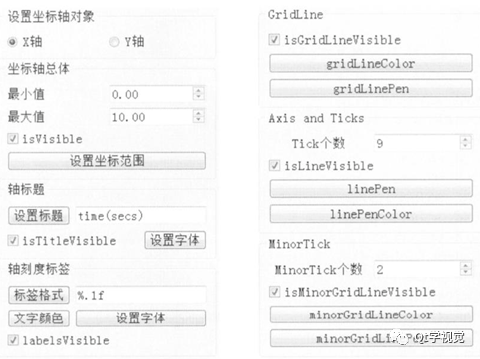

QValueAxis坐标轴有以下几个组成部分。

•坐标轴标题：是在坐标轴下方显示的文字，表示坐标轴的名称，图中X轴坐标轴的标题是 “time(secs)”。坐标轴标题除了可以设置文字内容，还可以设置字体、画刷和可见性。

•轴线和刻度线：轴线是图中从左到右的表示坐标轴的直线，刻度线是垂直于轴线的短线， 包括主刻度线和次刻度线，主刻度个数是tickCount(),每两个主刻度之间的次刻度的个数是 minorTickCount()。

•轴标签：在主刻度处显示的数值标签文字，可以控制其数值格式、文字颜色和字体等。

•主网格线：在绘图区与主刻度对应的网格线，可以设置其颜色、线条的pen属性、可见 性等。

•次网格线：在绘图区与次刻度对应的网格线，可以设置其颜色、线条的pen属性、可见 性等。

搞清楚坐标轴的这些组成部分后，对其进行属性读取或设置就只需调用相应的函数即可。
